RK8530B:負載電壓600V/負載電流150A/負載功率2400W
RK8530C:負載電壓600V/負載電流100A/負載功率1600W
RK8530D:負載電壓600V/負載電流50A/負載功率800W
RK8531A:負載電壓150V/負載電流300A/負載功率3200W
RK8531B:負載電壓150V/負載電流240A/負載功率2400W
RK8531C:負載電壓150V/負載電流240A/負載功率1600W
RK8531D:負載電壓150V/負載電流150A/負載功率800W
RK8532A:負載電壓1200V/負載電流80A/負載功率3200W
RK8532B:負載電壓1200V/負載電流60A/負載功率2400W
RK8532C:負載電壓1200V/負載電流40A/負載功率1600W
RK8532D:負載電壓1200V/負載電流20A/負載功率800W
產品介紹

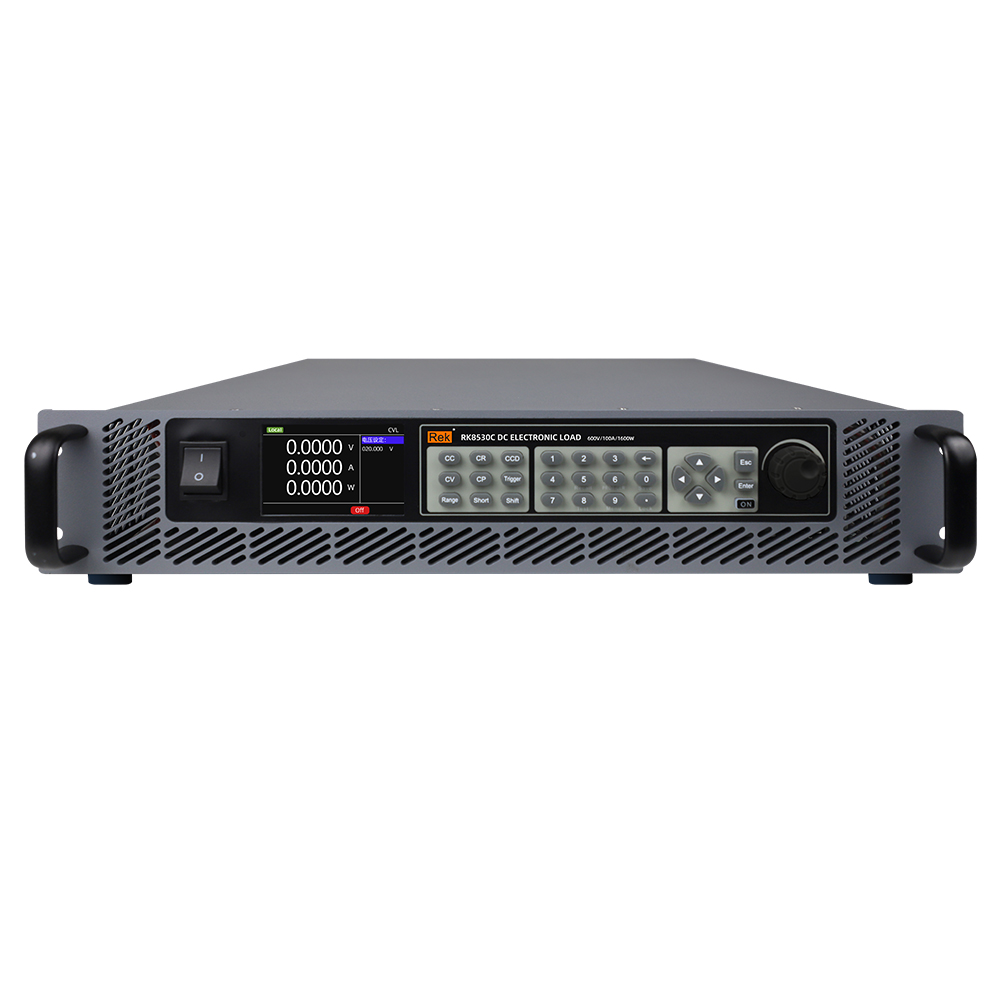

RK8530系列直流電子負載，是美瑞克電子研發設計、制造的一款高性能、高功率密度電子負載。精度高、響應快。豐富多樣的測試功能，支持動態掃頻、級聯并機功能，應用范圍極廣。 體積小，卻具備強大的帶載能力。
該系列產品具備RS232/RS485/USB/LAN 等多種通訊接口，支持 SCPI、Modbus通訊協議，可滿足用戶的自主編程開發需求。作為美瑞克的重點產品，其外觀新穎、生產工藝科學嚴謹，高性能、高精度、高可靠性使其相比同類產品，更具性價比。
應用領域
科研機構
汽車電子
航空航天
船舶
太陽能電池
燃料電池等行業
1.功率密度高達3.2kW/2U
2.電壓范圍0-600V
3.電流范圍50A/800W,100A/1600W,150A/2400W,200A/3200W
4.高亮度全視角3.5寸大屏幕彩色TFT液晶顯示屏，中英文菜單界面
5.500KHz同步采樣,10Hz穩定解析度輸出
6.定電流、定電壓、定功率、定電阻四種基本操作模式
7.可編程電流上升/下降率
8.支持CV/CC源定功率/定電阻，定電阻模式CV/CC源智能偵測與匹配
9.高達50kHz動態帶載模式（CCD/CRD/CPD）
10.支持30kHz高速動態變頻掃描功能及最大/最小功率點捕捉（Pmax/Pmin）
11.支持負載效應測量（LoadEffect）
12.支持真實LED模擬功能
13.支持過流保護測試（OCP）及過載保護測試（OPP）
14.支持序列文件測試(SEQ)，內建波形發生器，可模擬各種帶載波形，支持20
個文件，每個文件50步，支持文件鏈接
15.支持自動文件測試(AUTO)，支持多步測試及所有基礎模式，支持20個文件，
每個文件50步，支持自啟動測試
16.支持直流電源/電池內阻測量及放電量測試（DC_R/DISC）
17.支持短路（Short）模擬功能
18.支持遠端補償功能
19.支持帶載電壓Von、卸載電壓Voff功能
20.支持短路模擬，支持功率瞬時放大
21.具有時間（Timing）測量，電壓峰谷Vp+、Vp-測量
22.過載OPP、過流OCP、過壓OVP、高溫OT、反接RV等全方位保護功能
23.支持外部模擬編程輸入與電流監視輸出，且具備高壓隔離能力
24.具備電氣隔離的外部觸發輸入輸出
25.支持最多同型號10臺負載主從并機，最高支持并機功率32kW，滿足單路輸
出電源的功率擴展需要
26.支持10臺負載的同步帶載，滿足多路輸出電源的測試需要
27.無級伺服、智能風扇系統
28.標配電氣隔離的RS232、RS485、LAN、USB（串口）通訊接口
29.支持標準SCPI協議和標準Modbus-RTU協議
型號 | RK8530A | RK8530B | RK8530C | RK8530D | |||||
額定參數 | 負載電壓 | 600V | 600V | 600V | 600V | ||||
負載電流 | 200A | 150A | 100A | 50A | |||||
負載功率 | 3200W | 2400W | 1600W | 800W | |||||
最低操作電壓 | 6.5V | ||||||||
CV模式 | 量程 | 120V | 600V | 120V | 600V | 120V | 600V | 120V | 600V |
分辨率 | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | |
精度 | 0.025%+0.025%F.S. | ||||||||
CC模式 | 量程 | 20A | 200A | 15A | 150A | 10A | 100A | 5A | 50A |
分辨率 | 0.4mA | 4mA | 0.3mA | 3mA | 0.2mA | 2mA | 0.1mA | 1mA | |
精度 | 0.05%+0.05%F.S. | ||||||||
CR模式 | 量程 | 0.112～600Ω | 1.12～3000Ω | 0.149～800Ω | 1.49～4000Ω | 0.223～1200Ω | 2.23～6000Ω | 0.446～2400Ω | 4.46～12000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | ||||||||
CP模式 | 量程 | 3200W | 2400W | 1600W | 800W | ||||
精度 | 0.2%+0.2% F.S. | ||||||||
動態模式 | T1＆T2 | 10us～60s | |||||||
分辨率 | 2us | ||||||||
精度 | 1us+20PPM | ||||||||
上升/下降斜率 | 0.0001～0.2A/us | 0.001～2A/us | 0.0001～0.15A/us | 0.001～1.5A/us | 0.0001～0.1A/us | 0.001～1A/us | 0.0001～0.05A/us | 0.001～0.5A/us | |
電壓回讀 | 量程 | 120V | 600V | 120V | 600V | 120V | 600V | 120V | 600V |
分辨率 | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | |
精度 | 0.025%+0.025%F.S. | ||||||||
電流回讀 | 量程 | 20A | 200A | 15A | 150A | 10A | 100A | 5A | 50A |
分辨率 | 0.4mA | 4mA | 0.3mA | 3mA | 0.2mA | 2mA | 0.1mA | 1mA | |
精度 | 0.05%+0.05%F.S. | ||||||||
保護 | 過壓(OV) | 630V | |||||||
過流(OC) | 220A | 165A | 110A | 55A | |||||
過功率(OP) | 3360W | 2520W | 1680W | 840W | |||||
過溫(OT) | 95°C | ||||||||
通訊接口 | RS232/RS485、LAN、USB通訊接口 | ||||||||
重量 | 20.25KG | 約18.3KG | 約16.35KG | 約14.4KG | |||||
隨機標配附件 | 電源線RK00001 、LAN網線、說明書（電子版）、接線銅片護罩、RK00099插拔式端子、上位機軟件（官網下載） | ||||||||
選配附件 | RK00003 RS232轉USB線、RK00006USB轉方口連接線、RK00031USB轉RS485 母串口線工業級 | ||||||||
?
| 型號 | RK8531A | RK8531B | RK8531C | RK8531D | |||||
| 額定參數 | 負載電壓 | 150V | 150V | 150V | 150V | ||||
| 負載電流 | 300A | 240A | 240A | 150A | |||||
| 負載功率 | 3200W | 2400W | 1600W | 800W | |||||
| 最低操作電壓 | 1.5V | ||||||||
| CV模式 | 量程 | 30V | 150V | 30V | 150V | 30V | 150V | 30V | 150V |
| 分辨率 | 0.5mV | 2.5mV | 0.5mV | 2.5mV | 0.5mV | 2.5mV | 0.5mV | 2.5mV | |
| 精度 | 0.025%+0.025%F.S. | ||||||||
| CC模式 | 量程 | 30A | 300A | 24A | 240A | 24A | 240A | 15A | 150A |
| 分辨率 | 0.6mA | 6mA | 0.48mA | 4.8mA | 0.48mA | 4.8mA | 0.3mA | 3mA | |
| 精度 | 0.05%+0.05%F.S. | ||||||||
| CR模式 | 量程 | 0.019～100Ω | 0.19～500Ω | 0.023～125Ω | 0.23～625Ω | 0.023～125Ω | 0.23～625Ω | 0.037～200Ω | 0.37～1000Ω |
| 精度 | Vin/Rset*(0.2%)+0.2%IF.S. | ||||||||
| CP模式 | 量程 | 3200W | 2400W | 1600W | 800W | ||||
| 精度 | 0.2%+0.2% F.S. | ||||||||
| 動態模式 | T1＆ T2 | 10us～60s | |||||||
| 分辨率 | 2us | ||||||||
| 精度 | 1us+20PPM | ||||||||
| 上升/下降斜率 | 0.001～0.28A/us | 0.01～2.8A/us | 0.001～0.21A/us | 0.001～2.1A/us | 0.001～0.21A/us | 0.001～2.1A/us | 0.001～0.14A/us | 0.01～1.4A/us | |
| 電壓回讀 | 量程 | 30V | 150V | 30V | 150V | 30V | 150V | 30V | 150V |
| 分辨率 | 0.5mV | 2.5mV | 0.5mV | 2.5mV | 0.5mV | 2.5mV | 0.5mV | 2.5mV | |
| 精度 | 0.025%+0.025%F.S. | ||||||||
| 電流回讀 | 量程 | 30A | 300A | 24A | 240A | 24A | 240A | 15A | 150A |
| 分辨率 | 0.6mA | 6mA | 0.48mA | 4.8mA | 0.48mA | 4.8mA | 0.3mA | 3mA | |
| 精度 | 0.05%+0.05%F.S. | ||||||||
| 保護 | 過壓(OV) | 160V | |||||||
| 過流(OC) | 315A | 252A | 252A | 158A | |||||
| 過功率(OP) | 3360W | 2520W | 1680W | 840W | |||||
| 過溫(OT) | 95°C | ||||||||
| 通訊接口 | USB、RS232、LAN、RS485 | ||||||||
| 屏幕尺寸 | 3.5寸 | ||||||||
| 重量(KG) | 20.25 | 18.3 | 16.35 | 14.4 | |||||
| 隨機標配附件 | 電源線RK00001 、LAN網線、說明書（電子版）、接線銅片護罩、RK00099插拔式端子、上位機軟件（官網下載） | ||||||||
| 選配附件 | RK00003 RS232轉USB線、RK00006USB轉方口連接線、RK00031USB轉RS485 母串口線工業級 | ||||||||
型號 | RK8532A | RK8532B | RK8532C | RK8532D | |||||
額定參數 | 負載電壓 | 1200V | 1200V | 1200V | 1200V | ||||
負載電流 | 80A | 60A | 40A | 20A | |||||
負載功率 | 3200W | 2400W | 1600W | 800W | |||||
最低操作電壓 | 20V | ||||||||
CV模式 | 量程 | 240V | 1200V | 240V | 1200V | 240V | 1200V | 240V | 1200V |
分辨率 | 4mV | 20mV | 4mV | 20mV | 4mV | 20mV | 4mV | 20mV | |
精度 | 0.025%+0.025%F.S. | ||||||||
CC模式 | 量程 | 8A | 80A | 6A | 60A | 4A | 40A | 2A | 20A |
分辨率 | 0.2mA | 2mA | 0.15mA | 1.5mA | 0.1mA | 1mA | 0.05mA | 0.5mA | |
精度 | 0.05%+0.05%F.S. | ||||||||
CR模式 | 量程 | 0.558～3000Ω | 5.58～15000Ω | 0.743～4000Ω | 7.43～20000Ω | 1.115～6000Ω | 11.15～30000Ω | 2.23～12000Ω | 22.3～60000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | ||||||||
CP模式 | 量程 | 3200W | 2400W | 1600W | 800W | ||||
精度 | 0.2%+0.2% F.S. | ||||||||
動態模式 | T1＆ T2 | 10us～60s | |||||||
分辨率 | 2us | ||||||||
精度 | 1us+20PPM | ||||||||
上升/下降斜率 | 0.0001～0.2A/us | 0.001～2A/us | 0.0001～0.15A/us | 0.001～1.5A/us | 0.0001～0.1A/us | 0.001～1A/us | 0.0001～0.05A/us | 0.001～0.5A/us | |
電壓回讀 | 量程 | 240V | 1200V | 240V | 1200V | 240V | 1200V | 240V | 1200V |
分辨率 | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | |
精度 | 0.025%+0.025%F.S. | ||||||||
電流回讀 | 量程 | 8A | 80A | 6A | 60A | 4A | 40A | 2A | 20A |
分辨率 | 0.2mA | 2mA | 0.15mA | 1.5mA | 0.1mA | 1mA | 0.05mA | 0.5mA | |
精度 | 0.05%+0.05%F.S. | ||||||||
保護 | 過壓(OV) | 1260V | |||||||
過流(OC) | 88A | 66A | 44A | 22A | |||||
過功率(OP) | 3360W | 2520W | 1680W | 840W | |||||
過溫(OT) | 95°C | ||||||||
通訊接口 | RS232/RS485、LAN、USB通訊接口 | ||||||||
通信協議 | SCPI、MODBUS | ||||||||
重量 | 20.25KG | 約18.3KG | 約16.35KG | 約14.4KG | |||||
隨機標配附件 | 電源線RK00001 、LAN網線、說明書（電子版）、接線銅片護罩、RK00099插拔式端子、上位機軟件（官網下載） | ||||||||
選配附件 | RK00003RS232轉USB線、RK00006USB轉方口連接線、RK00031USB轉RS485母串口線工業級 | ||||||||
| 型號 | 圖片 | 類型 | 概述 |
| RK00099拔插式綠端子頭組件 |  | 標配 | 儀器標配拔插式綠端子頭組件，可單獨購買。 |
| RK00001電源線 |  | 標配 | 儀器標配國標電源線，可單獨購買。 |
| LAN網線 |  | 標配 | 儀器標配LAN網線，可單獨購買。 |
| 接線銅片護罩 |  | 標配 | 儀器標配接線銅片護罩，可單獨購買。 |
| 說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
| 上位機軟件 | 官網產品頁下載 | 標配 | 儀器標配上位機軟件，官網產品頁下載 |
| 合格證保修卡 |  | 標配 | 儀器標配保修卡。 |
| 產品校驗證明 |  | 標配 | 儀器標配產品校驗證明 |
RK8530A/RK8530B/RK8530C/RK8530D/RK8531A/RK8531B/RK8531C/RK8531D/RK8532A/RK8532B/RK8532C/RK8532D系列直流電子負載三視尺寸圖
RK8530系列直流電子負載上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQzCRJNDb
RK8530系列直流電子負載MODBUS：https://drive.weixin.qq.com/s?k=AE4AMQdrACQPMaWVBW
